一、敬告
1. 在使用儀器前請您認真閱讀此說明書！
2. 本儀器要以純凈并且壓力恒定的空氣為原料氣。切勿在缺電解液的情況下運行！以免造成電解池無法修復的后果。
3. 切勿在未接空氣源時運行氮氣發生器。
4. 運輸前請務必將電解液倒凈，蓋好儲液桶內蓋！以免在運輸途中腐蝕機箱及內部元件，造成儀器報廢。
5. 若產品更新，儀器內部結構略有變化，恕不另行通知！
二、注意
1. 本說明書適用于GCN-1000型。
2. 在加電解液時請緩慢將電解液倒入儲液桶內。要經常觀察電解液水位線，降到下限須立即加入純凈水或二次蒸餾水。
3. 更換完過濾器中的填充物后，務必要將過濾器上蓋擰緊，并將過濾器和過濾器底座擰緊，以免造成漏氣。

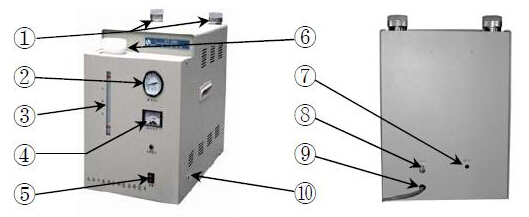

三、儀器各部位名稱
1、氮氣凈化管
2、工作壓力指示表
3、液位指示
4、流量顯示
5、電源開關
6、電解液儲液桶
7、空氣進口
8、氮氣出口
9、電源線
10、排空閥
四、儀器的安裝與使用
1. 啟動準備
a. 將儀器從包裝箱內取出，檢查有無因運輸不當而造成的損壞，核對儀器備件、合格證及保修卡是否齊全。
b. 電解液：
i. 取出備件中的氫氧化鉀全部倒入一容器內，然后加入二次蒸餾水或去離子水500毫升作為母液，充分攪拌待電解液完全冷卻后待用。
ii. 打開儀器的儲液桶外蓋，取出內蓋。內蓋是運輸時防止漏液之用，請務必保存好內蓋，以便再次運輸時使用。
儀器正面 儀器背面
iii. 將冷卻后的電解液（母液）倒入儲液桶內，然后再繼續加入二次蒸餾水或去離子水，不要超過上限水位線，也不要低于下限水位線。擰上外蓋，10分鐘后即可使用。
2.儀器的自檢
（勿與色譜聯機）初次使用本發生器時請對儀器自身進行自檢，其步驟如下：
a. 將空氣源出氣口與氮氣發生器進氣口的密封螺母取下（請將其保存好，以便今后自檢儀器用），用一根Φ3的氣路管把它們連接起來，不能漏氣。
b. 先啟動空氣源，這時空氣源的壓力指示上升，氮氣發生器的壓力隨著空氣的壓力也在緩慢上升。當空氣壓力達到0.4MPa，氮氣壓力已接近4Kg/cm2(約0.4MPa)時再打開氮氣發生器電源開關。打開排空閥一段時間，當氮氣流量指示（指針表）達到1000左右時，關閉排空閥，在5分鐘內壓力指示（壓力表）應在4Kg/cm2（約0.4MPa），數字流量顯示逐漸降至為“0”，說明儀器系統工作正常，自檢合格。
c. 以后若在使用中懷疑發生器有問題也可采用此方法自檢。
3.儀器的使用
a. 將氮氣發生器背面出氣口的密封螺母取下。（請將其保存好，以便今后自檢儀器用。）
b. 用一根外徑Φ3氣路管將自檢合格的氮氣發生器出氣口與色譜儀的氮氣進氣口連接，擰緊螺母，密封性必須良好。
c. 先打開空氣源的開關，再打開氮氣發生器的開關，同時打開排空閥，排空運行20—30分鐘（以保證氮氣的純度），然后擰緊排空閥，即可正常工作。以后每次開機時都應首先排空運行20—30分鐘。
d. 儀器使用時應注意流量顯示是否與色譜儀用氣量一致，如流量顯示超出儀器實際用量較大時，應停機檢漏。其方法請參照儀器的故障原因與排除方法進行調整，再用自檢方法檢查合格后方可使用。
e. 每次工作完畢關閉電源后，打開排空閥并且不要關閉，待下次開機時先排空運行20—30分鐘后再關閉。在此特別提醒。
f. 本儀器設有兩支過濾器，第一級過濾器裝有變色硅膠，第二級過濾器裝有分子篩。使用過程中透過觀察窗檢查過濾器中的硅膠是否變色，如變色請馬上更換或再生。其方法為：旋下過濾器，再擰開過濾器上蓋，更換硅膠后擰緊過濾器上蓋，將過濾器裝到底座上旋緊。并檢查是否漏氣。
建議：更換三次變色硅膠，更換一次分子篩。
g. 儀器使用一段時間后，電解液會逐漸減少，電解液位接近下限時應及時補水，此時只需加二次蒸餾水或去離子水即可，加液時不要超過上限水位線。（氮氣發生器使用的氫氧化鉀的濃度為10%左右。）
h. 氮氣發生器切勿在未接空氣源時運行。
i. 嚴禁自行拆卸電解池，以免造成無法修復的后果。
j. 儀器如需運輸時，請將儲液桶內的電解液用洗耳球吸凈。
注意：在電解池內部還存有余量的電解液，將儀器向前傾斜90°，此時用洗耳球將流入桶內的余量電解液吸凈，然后蓋上內蓋，擰緊外蓋后即可封箱運輸。
五、儀器的工作原理與特點：
工作原理：
a. 本儀器根據電催化法進行空氣分離的原理制成。其中電解池是利用燃料電池的逆過程設計而成。
b. 作為壓力穩定且純凈的原料空氣進入到電解池中，空氣中的氧在陰極被吸附而獲得電子，與水作用生成氫氧根離子并遷移到陽極，最后在陽極處失去電子析出氧氣，因此空氣中的氧不斷被分離，只留下氮氣隨氣路輸出。
儀器特點：
a. 程序控制：儀器的控制系統采用專用芯片。使全部工作過程均由程序控制完成。自動恒壓、恒流，氮氣流量可根據用量實現0-1000ml/min全自動調節。
b. 工藝先進：電解池采用立式單液面雙陰極，中惠普最新膜分離技術，催化層使用PCAN載體及貴金屬催化物，使電解池催化效率高，產氣量大，氮氣純度高。電解池出廠前經過100小時以上高壓、大電流老化實驗，使電解池性能和工作狀態極為穩定。
c. 三級催化：除電解池中兩級催化外另有第三級催化，催化劑選用新型貴金屬，使輸出的氮氣含氧量小于3PPM。
d. 產氮濕度低：采用了超高分子量滲透膜分離技術及有效的除濕裝置，因而降低了原始濕度，并能在停機后自動排出水份。采用了金屬聚合物除濕及兩級吸附，使氮氣純度大大提高。
e. 操作方便：免運輸鋼瓶之勞，省搬運鋼瓶之苦，使用時只需打開電源開關即可產氮。可連續使用，也可間斷使用，產氮量穩定不衰減。
f. 安全可靠：配有安全裝置，靈敏可靠。
