一、儀器的作用
WGT-S透光率/霧度測定儀是根據中華人民共和國國家標準GB2410-80“透明塑料
透光率和霧度試驗方法”及美國材料試驗協會標準ASTM D1003-61（1997）Standard Test
Method for Haze and Luminous Transmittanceof Transparent Plastice” 設計的微機化全自
動測量儀器，適用于一切透明、半透明平行平面樣器（塑料板材、片材、塑料薄膜、
平板玻璃）的透光率、透射霧度、反射率的測試，也適用于液體樣品（水、飲料、藥
劑、著色液、油脂）濁度的測量，在國防科研及工農為生產中具有廣泛的應用領域。
用 WGT-S 透光率/霧度測定儀直接進行質量檢測的有：
·光學玻率透光率的測定
·感光膠片清晰程度的檢測
·人造偏振片偏振度的中間控制
·航天玻璃、汽車玻璃、防毒面罩玻璃能見度的測定
·包裝塑料薄膜光學綜合質量的評定
·農用塑料薄膜透率的檢驗
·建筑、裝潢玻璃透光率特性的檢查
·光學投影屏漫射質量的考核
·電影銀幕、投影電視屏幕漫射能力的測定
·廣告燈箱屏幕質量的檢驗
·工程描圖紙質量的檢驗
用 WGT-S 透光率/霧度測定儀還可間接應用于：
·毛玻璃洗滌劑質量的評定
·塑料拋光材料拋光效率的評價
·凡立斯絮物的測定
·塑料玻璃罩面抗劃傷能力的評價
·漫射涂料漫無邊際射特性的控制及檢測
WGT-S 透光率/霧度測定儀用作液體樣品濁度測定有：
·紡織廠、熱電廠、鋼鐵廠、燈泡廠、半導體廠、造紙廠、合成纖維廠、工業用
水的檢測
·自來水廠、汽水廠、啤酒廠、糖廠、味精廠、調味品廠食用水、飲料質量檢測
·制藥及臨床應用于結晶母液中微量固態、物質濃度測定、防疫站對細菌濃度的
測定、血液臨床化驗、藥物透明度的測定等
·環保部門污水處理質量的檢驗，海水淡化質量的控制
·化學工業中著色液濁度之測定，油脂、濁劑濁度之測定
WGT-S 透光率/霧度測定儀具有下列特點：
·技術參數符合 GB2410-80 ASTMD1003-61（1997） JIS K7105-81 等測試標準，
有利于國內外技術交流。
·采用平行照明，半球散射，積分球光電接收方式。
·采用微機自動操作系統及數據處理系統，無旋鈕操作，使用方便，并且有標準
USB 接口。
·自動顯示透光率/霧度多次測量的平均值，透光率結果直接顯示到 0.1%，霧度顯
示到 0.01%。
·無零點漂移，置信度強。
·特定的結構—開啟式樣品窗幾乎不受樣品尺寸的限制，測量速度快。
·由于調制器的采用，儀器不受環境光的影響，不必采用暗室，保證了大件樣品
操作者的安全。
·微機化的電子線路，精度高。
·備有標準的 USB 接口。
·備有薄膜磁性夾具及液體樣品杯，給用戶帶來極大方便。
·隨機附霧度片一塊，便于隨時檢查儀器動作功能。
二、儀器的性能
規格：
1、光學系統：
·準直照明、溫射視野、積分球接收方式
·樣品窗尺寸：入窗∅25mm 出窗∅21mm
·光源：C 光源（DC12V 50W 鹵鎢燈+色溫片）
·接收器：硅光電池+視見函數修正片（符合 V（λ）標準值）
2、電子系統：
·LED 數碼顯示
·最小讀數：透光率 0.1% 霧度 0.01%
·USB 接口
·微機自動操作系統，霧度、透光率自動切換、自動測定、自動校正
·微機數據處理系統，多次連續測試，平均值顯示
3、測量范圍
·透光率 0%-100.0%
·霧度 0%-30.00%
4、試樣尺寸：
·固體標樣尺寸： 50mm×50mm
·固體大樣尺寸： 寬度：380mm
厚度：130mm
長度： 不受限制
·液槽尺寸： 50mm×50mm×10mm
·薄膜樣品尺寸： 50mm×50mm
5、校驗樣品： ∅40mm×2mm 一塊
6、其他：
·儀器尺寸： 長 740mm寬 270mm高 300mm
·儀器凈重： 21kg
·電源： 220V±22V 50Hz±1 Hz 單相
·環境條件： 5℃～35℃
主要技術參數：
預熱時間： 30min
透光率準確度： ≤1%
霧度準確度：
霧度≤0.5％時，≤±0.1％
霧度＞0.5％時，≤±0.3％
透光重復性： 0.5%
霧度重復性：
霧度≤0.5％時，0.05％
霧度＞0.5％時，0.1％
三、儀器的結構及原理
透地試樣的光通量和射到試樣上的光通量之比（以百分數表示）稱透光率。
透過試樣面偏離入射光方向的散射光通量與透射光之比（以百分數表示）稱為霧度。

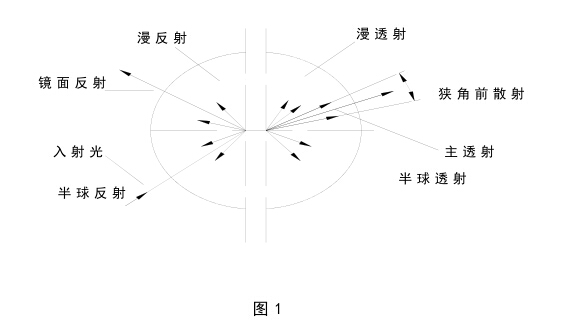

如圖1所示，光線射到一透明或半透明物體上時，部分產生定向反射，部份產生漫反射，進入樣品合部份被吸收，部分被透過，出射樣品的光中，主透射部份按折射定律前進，部份產生半球透射，其前進方向是散亂的。
按照 GB2410-80 及 ASTM D1003-61（1997），上述透光率是指通過試樣的半球透光率，即以半球透射來考核的透光率，其入射擊光是垂直于樣品表面的。
同樣 GB2410-80 及 ASTM D1003-61（1997），定義的霧度是指樣品的半球透光霧度。
因此，本儀器采用積分球捕捉半球隊范圍內的全部透射光。
理想的入射光應是單一方向的入射光，但事實上很難做到，因上，上述標準對入射光的方向性、被作為散射光接收的透射光的偏離角都作了嚴格的規定，這些規定通常稱為“幾何條件”。
由于樣品本身吸收光譜特性的不同，樣品內散射微粒對不同光譜散射本領的不同，
因此儀器對光源有一定要求。標準方法規定為 G（或 A）光源，對光接收器的光譜響
應也做了規定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度，這
些條件，通常稱為儀器的“光譜條件。”

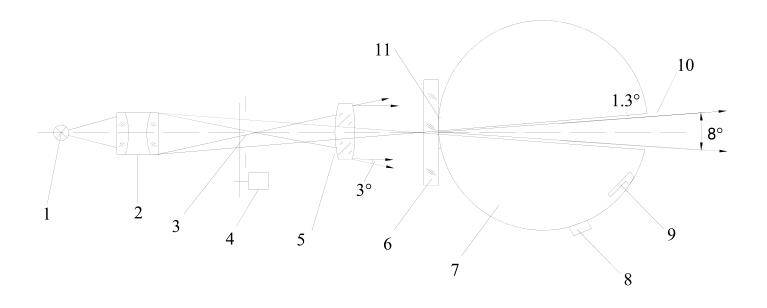

儀器的光學系統如圖 2
1.光源 2.聚光鏡 3.光欄 4.調制器 5. 物鏡
6.試樣 7.積分球 8.光電池 9.反射標準器
10.出射窗口 11.入射窗口
由光源1(鹵鎢燈)發出的光經聚光鏡2會聚,通過光欄3,經遮光式調制器4射到物鏡5 上,物鏡 5 射出一束平行光束,其光線偏離角不大于 3o，并將光欄 3 成像在出射窗 10上，出射窗對入射窗口中心的張角為 8 o，光斑邊緣與出射擊窗形成 1.3 o的環帶。積分球 7 內裝有一可擺動的標準反射器 9，當測定透光率及總透射光時，標準反射器被控在位，擋住出射窗；當測散射光時，從出窗處讓開。

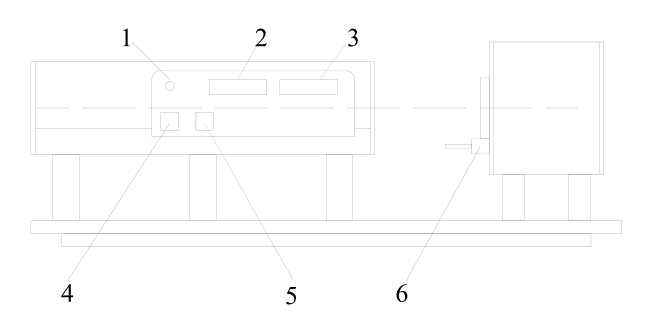

儀器的外形圖 3：
1、測試準備指示燈 2、透光率顯示器 3、霧度顯示窗 4、電源開關
5、測試開關 6、樣品架
圖 3 儀器外形
儀器分發射系統（左側）和接收系統（右側）兩大部分，中間是開啟式的樣品室。
儀器的面板在發射系統正面，有電源（POWER）和測試（TEST）兩個按鍵，測
試準備結束的訊號指示燈以及透光率、霧度的顯示窗。
儀器的電氣原理框圖如圖 4
四、儀器的使用方法
準備工作
1、工作環境條件：（1）環境溫度 5℃～35℃；（2）相對濕度不大于 85%，儀器右側 1.5
米內不允許有障礙物。
2、將儀器電源插頭插入插座（三眼），注意應確保接地線有效。然后將儀器的三
只保護蓋旋下。
3、測小樣及液體樣品時，須將樣品架（附件）裝于接收器左側（擰上二只螺釘即
可）。
4、開啟電源進行預熱，兩窗口顯示二小數點，準備指示燈（ready）指示黃光，不
久“ready”燈指示綠光，左邊讀數窗出現“P”，右邊出現“H”，并發出呼叫聲。此時
在空白樣品的情況下按測試開關，儀器將顯示“P100.00”、“H0.00”,如不顯示“P100.0”、
“H0。00”即 P<100.0、“H0.00,說明光源預熱不夠，可重關電源后再開機，重復1-2
次，在“P100.0”、“H0.00”下儀器預熱穩定數分鐘，按“TEST”開關，微機采集儀器
自身數據后，再度出現“P”、“H”并呼叫，即可進行測量。
5、裝上樣品，按測試鈕，指示燈轉為紅光，不久就在顯示屏上顯示出透光率數值
及霧度數值，前者顯示單位為 0.1%，后者為 0.01%。此時，指示燈轉為綠光，需要進
行復測時，可不拿下樣品，重按測試鈕可得到多次測數，然后取其算術平均值作測一
結果，以提高測一準確度。更換樣品重復 TEST 可連續測得同一批樣品的結果。以提
高測量準確度。更換樣品重復 TEST 可連續測得同一批樣品的結果。
6、更換樣品批號時，應先按測試鈕測空白，指示燈轉紅光，然后儀器將顯示“P100.0”
及“H0.00”結果，指示燈顯示綠色。一般每測完一組樣品應測空白一次，注意測空白
后，應再按測試鈕，等到準備燈發綠光、儀器發出呼叫后，再測下一組樣品。
7、測試塑膜樣品方法不變，只要將薄膜夾于磁性夾具之間稍加拉平，然后即可裝
置于樣品臺上測試，放置夾具時應注意薄膜一面貼緊積分球。
8、測定濁度，有二個測定方法：第一種是濁分析法，即根據液體的吸收特性，用
透過懸浮體的光強度來決定懸浮體的濃度（單位體積中質點的數目），此時先用潔凈的
蒸餾水裝于儀器附件樣品杯內，作為標準樣品置于樣品臺上，在按測試鈕后的 P 顯示
值即為樣品的透光濁度（與標準溶液比較）；第二種方法是散射測渾法，以散射光的強
度來計量濁液體中微粒的多少用 1 濁度的 SiO2標準溶液（1000 毫升中含 0.001 克硅藻
土、漂白土或高嶺土的濁液）代替前面的蒸餾水所提的“H1”讀數，然后用被測樣品
測得“H2”，H2/H1即為樣品的 ppM 濁度值。
9、連接 PC 機的操作
PC 機上安裝相應的操作軟件（附件中含安裝軟件光盤），通過 RS232 接口與儀器
連接，用戶即可在 PC 機上讀取或存儲所有采樣數據。
五、常見故障及處理方法
六、儀器成套性（詳見裝箱單）
七、售后服務事項和生產者責任
1、本廠產品實行三包，即“包修、包換、包退”。
2、三廠三包期限為一年，以購貨發票上時間為準。
3、未按使用說明書操作而操成的儀器損壞，不屬于免費服務范圍。
